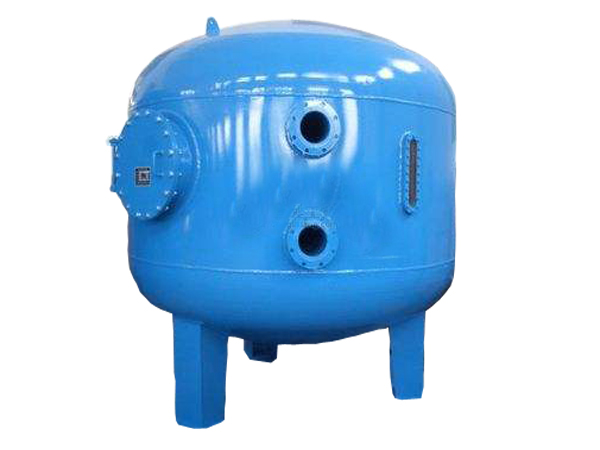

碳鋼罐的結構是非常重要的，它的結構還有焊接加工的質量直接會影響到整個罐體的使用壽命，還有使用的效果，對于碳鋼罐來說罐壁還有罐底是非常重要的兩個部分，了解碳鋼罐的結構是什么樣的，主要也要了解這兩個部位的結構，下面我們一起去看看。

為減少大型碳鋼罐的焊接影響和變形，相鄰兩壁板的縱向焊接接頭宜向同一方向逐圈錯開1/3板長，焊縫小間距不小于1000mm。底層壁板與罐底邊緣板之間的連接應采用兩側連續角焊。罐壁上的開孔可為圓形，橢圓形，當開設橢圓形時，孔的長徑與短徑之比應不大于2.0，其長軸方向?yàn)榄h(huán)向。開孔補強計算采用等面積法，當孔直徑D≤100mm時，可不考慮補強。罐壁開空按管補強板外緣與罐壁縱向焊接接頭的距離不得小于250mm，與環向焊接接頭之間的距離不得小于100mm。

罐壁保溫結構：與罐壁相焊接的保溫結構在與罐壁相焊時，應用罐壁焊縫施焊的焊接工藝和與罐壁材料相適應的焊接材料。避免對罐壁造成傷害。

保溫支撐件可用型鋼或用扁鋼焊接而成，支撐件的承面寬度應小于保溫層厚度10—20mm。支撐件間距，高溫介質時不大于2—3m，中低溫介質不大于3—5m。支撐件的位置應設在閥門或法蘭上方，其位置不能影響螺栓的拆卸。

罐底的結構形式和特點采用倒圓錐形罐底。這種罐底形式的特點如下：液體放凈口處于罐底中央。不管日后罐底如何變形，放凈口總是處于罐底的低點，這對排凈沉降的雜質，水分，提高儲存液體的質量十分有利。因易于清洗，對于燃料油罐可以不再設置清掃孔。倒圓錐形罐底可以增加儲罐容量，儲罐直徑越大，罐底坡度越陡，可增加的容量越多。因較少形成凹凸變形和較少沉積，可以改善罐底腐蝕狀況。罐底受力比較復雜，碳鋼罐基礎設計，施工要求比正圓錐形罐底更加嚴格。

通過上面的介紹相信大家已經知道了碳鋼罐的結構是什么樣的了，在了解了結構之后，我們?cè)趯?duì)碳鋼罐進行選擇時就可以按照上面了解過的內容對罐體進行檢查，選擇到結構好，焊接工藝好，質量好的產品。
